根據CEMS國家規范，最好將CEMS安裝在垂直管段，即煙囪上。它必須滿足6倍煙囪或煙道等效直徑的直管段的要求。根據已安裝在線監測設備的經驗，在考慮安裝位置時，不僅要考慮煙氣的平穩流動問題，還必須考慮安裝的便捷性以及日后的維護難易程度問題，同時還要兼并考慮投入支出的費用問題。

煙氣伴熱檢測系統現場安裝狀況

1.監視點可以選擇設置在煙囪的現場1、電梯和旋轉電梯，裝載在平臺上。

2.最低的平臺和今后建設的平臺可以簡單地攀登(絕對不能在煙囪本身的筆直的臺階上攀登)。

3.最低處的平臺離煙道入口的距離要滿足一定的距離--4倍煙囪的直徑。

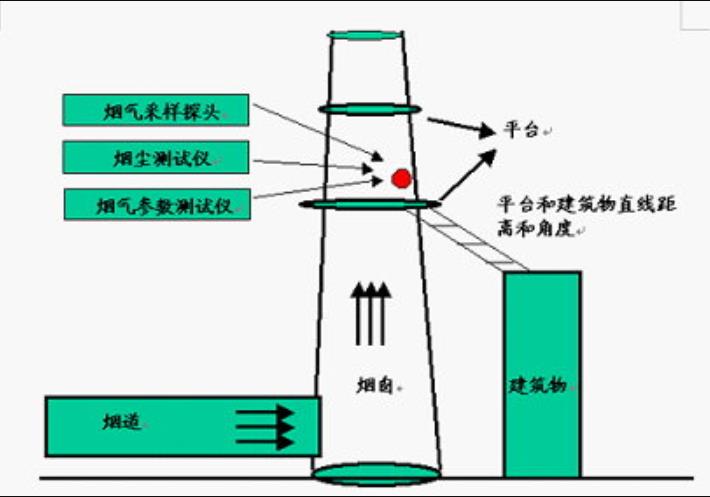

符合上述條件的CEMS監測點可安裝在煙囪上，即選擇煙氣采樣探頭、煙氣測試儀和煙氣參數測試儀安裝在圖中的點位置。

現場條件2:監控點應為安裝在煙道1上的現場，并選擇安裝在引風機后面的主煙道。

1.不能滿足安裝在煙囪上的條件。

2.煙道直管段的長度應大于煙道當量直徑的6倍，且不得改變。

3.有扶梯等能直接到達煙道測點處。

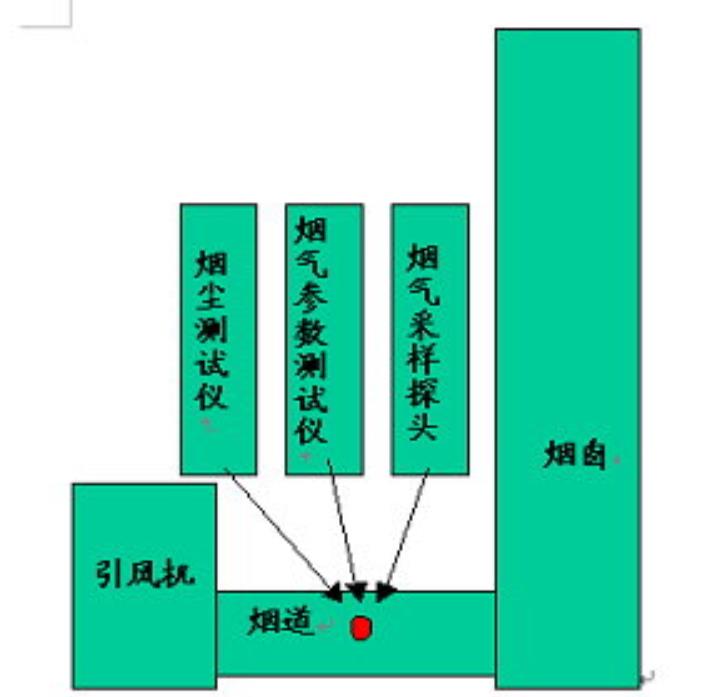

滿足上述條件的CEMS監測點可安裝在引風機后的主煙道上，即選擇煙氣采樣探頭、煙氣測試儀和煙氣參數測試儀安裝在圖中的點位置。

選擇設置在誘導風扇前的主煙道

1.不滿足安裝在煙囪上的條件。

2.導入鼓風機后的主煙道的直管段的長度不滿足煙道當量直徑的6倍以上。

3.導入鼓風機之前的煙道直管段的長度，滿足煙道當量直徑的6倍以上，而且并變徑。

4.有扶梯等能直接到達煙道測點處。

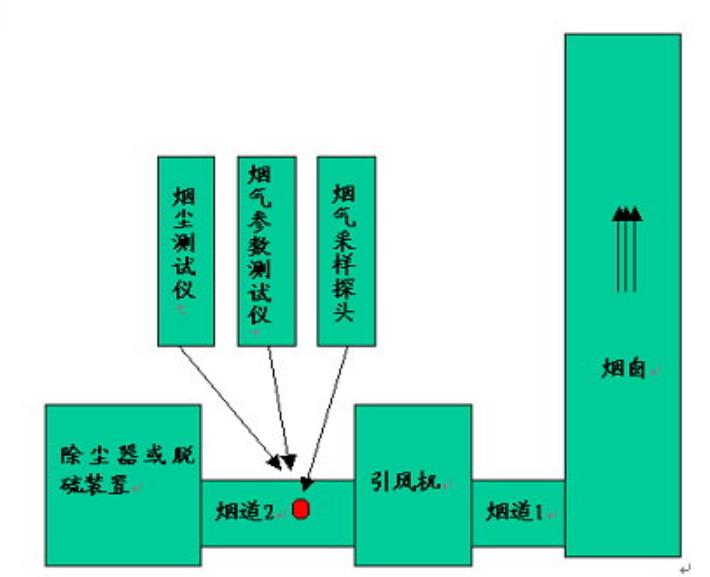

滿足上述條件的CEMS監測點可在引風機安裝之前安裝在煙道上，即選擇煙氣取樣探頭、煙氣測試儀和煙氣參數測試儀安裝在圖中的點位置。

選擇引風機前后安裝的主煙道

1.不能滿足安裝在煙囪上的條件。

2.引風機后主煙道直管段長度不滿足煙道當量直徑的6倍以上。

3.引風機前兩條支煙道直管段長度均滿足煙道當量直徑的6倍以上，并且不變徑。

4.有扶梯等能直接到達煙道測點處。

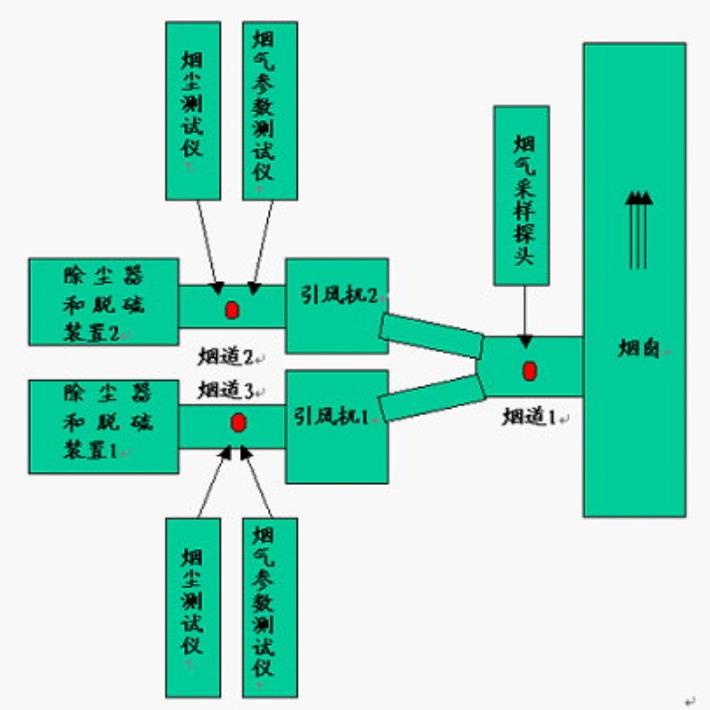

滿足上述條件的CEMS監測點可安裝在引風機前后的煙道上，即引風機后煙氣采樣探頭安裝在主煙道上，引風機安裝前煙氣測試儀和煙氣參數測試儀選擇兩條支煙道，如點位置所示。

綜上所述，選擇CEMS的監測點的原則可遵從如下原則：

1.要盡量選擇滿足國家標準規定的點位。

2.盡量用少的儀器達到測量要求。

3.要盡量選擇能反映真實值的點位。

4.盡量選擇適合于安裝和運行維護方便的點位。

5.要盡量選擇滿足設備本身要求的點位。
